Denne guiden er for teknikere, forhandlere, montører og avanserte brukere som skal klargjøre et SmartBrake-system for trygg levering.
Den dekker:
- identifisering av oppsett
- montering av bremsesystem
- montering av SmartBrake-enheten
- montering av kontrollere
- paring ved behov
- justering av bremsene
- sluttkontroll før levering
1. Identifiser SmartBrake-oppsettet
Før du starter, må du bekrefte:
- Hybrid eller Wireless
- Rim, Single Disc eller Twin Disc
- hvilke kontrollere som følger med
Hybrid eller Wireless
Hvis pakken inneholder en fysisk bremsehendel som er koblet til SmartBrake-bremseenheten, er det et Hybrid-system. Hvis oppsettet kun bruker trådløse kontrollere, er det et Wireless-system.
Rim eller Disc

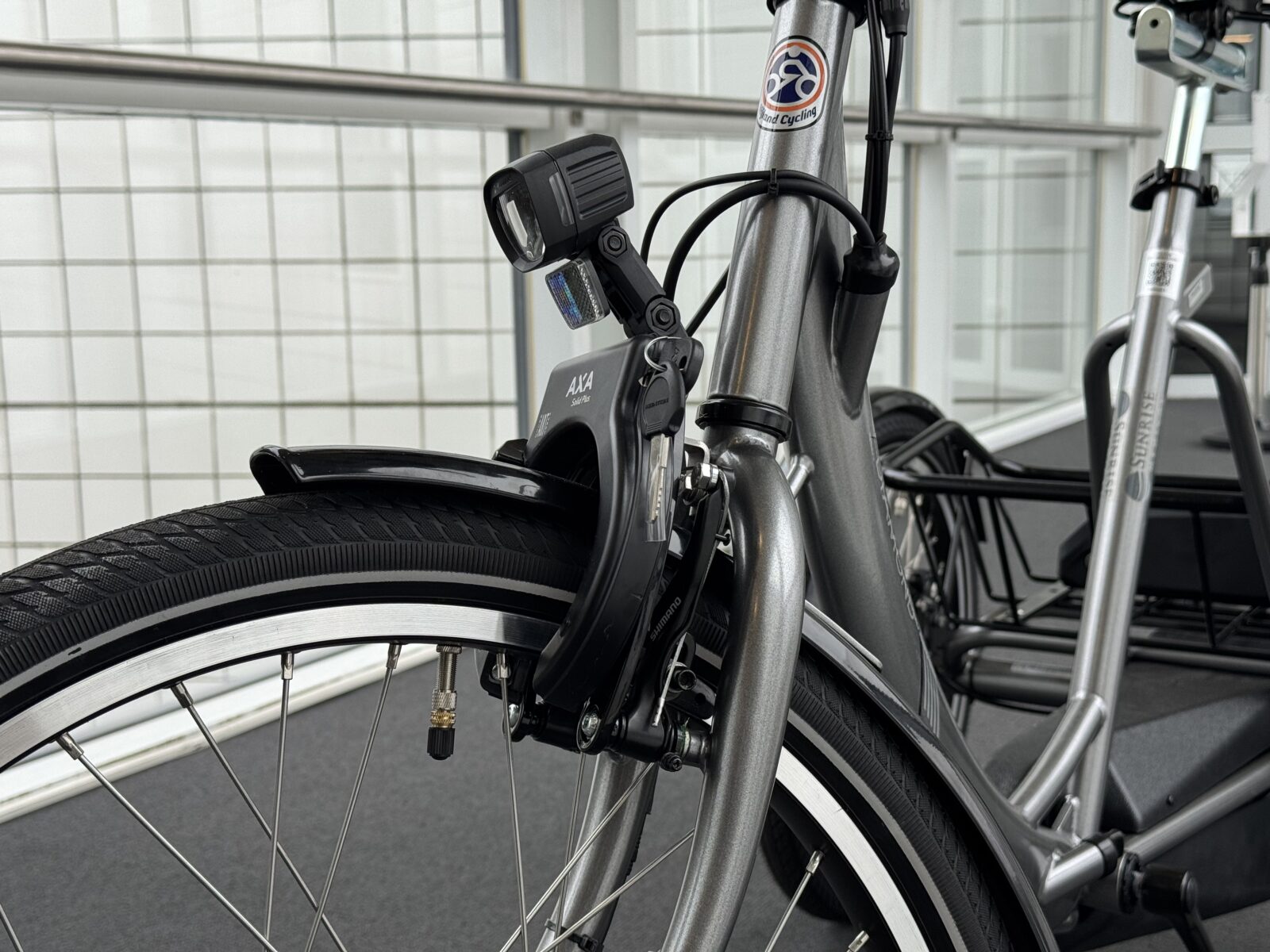

Hvis bremsen virker direkte på felgen, er det et Rim-oppsett.
Hvis bremsen bruker bremseskive, er det et Disc-oppsett.

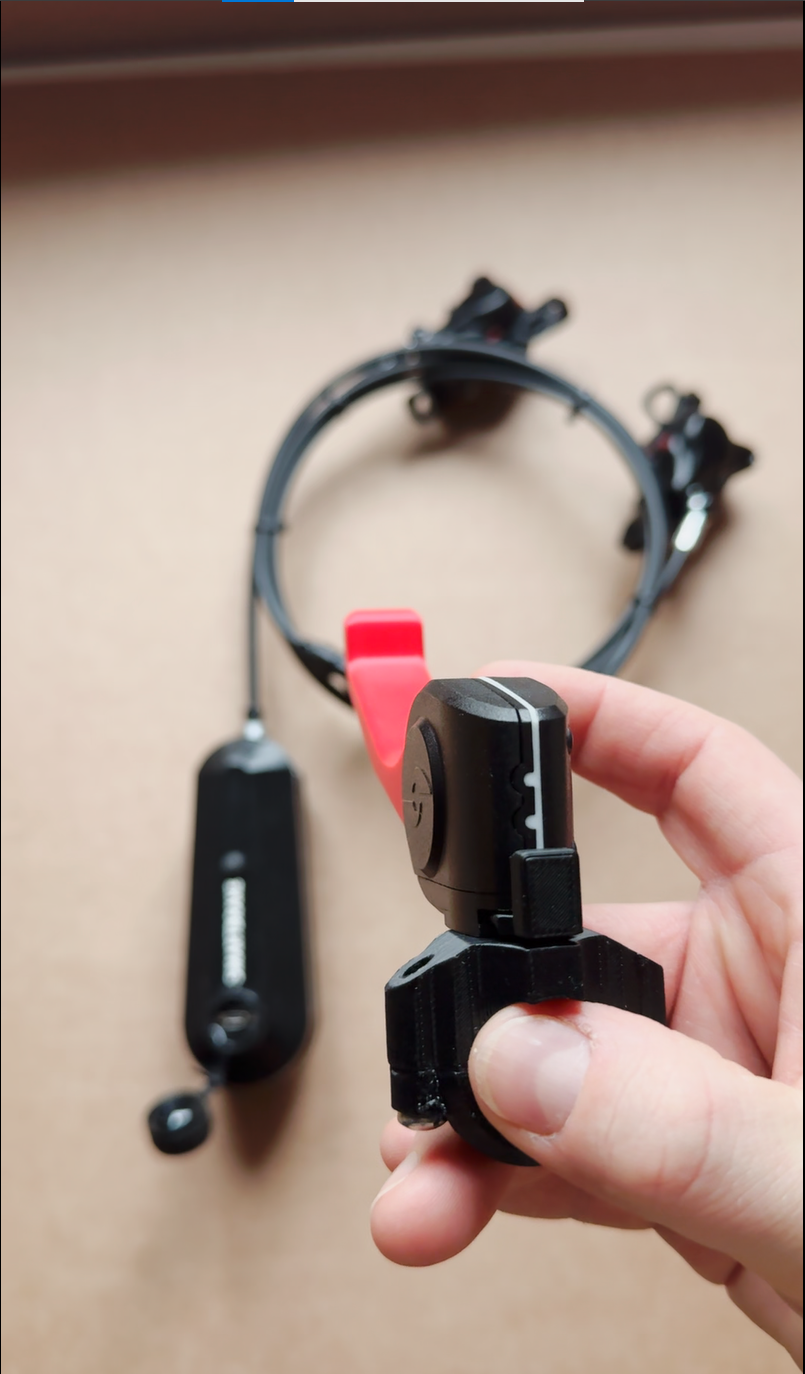

Single Disc eller Twin Disc
Én kaliper = Single Disc.
To kalipere = Twin Disc.

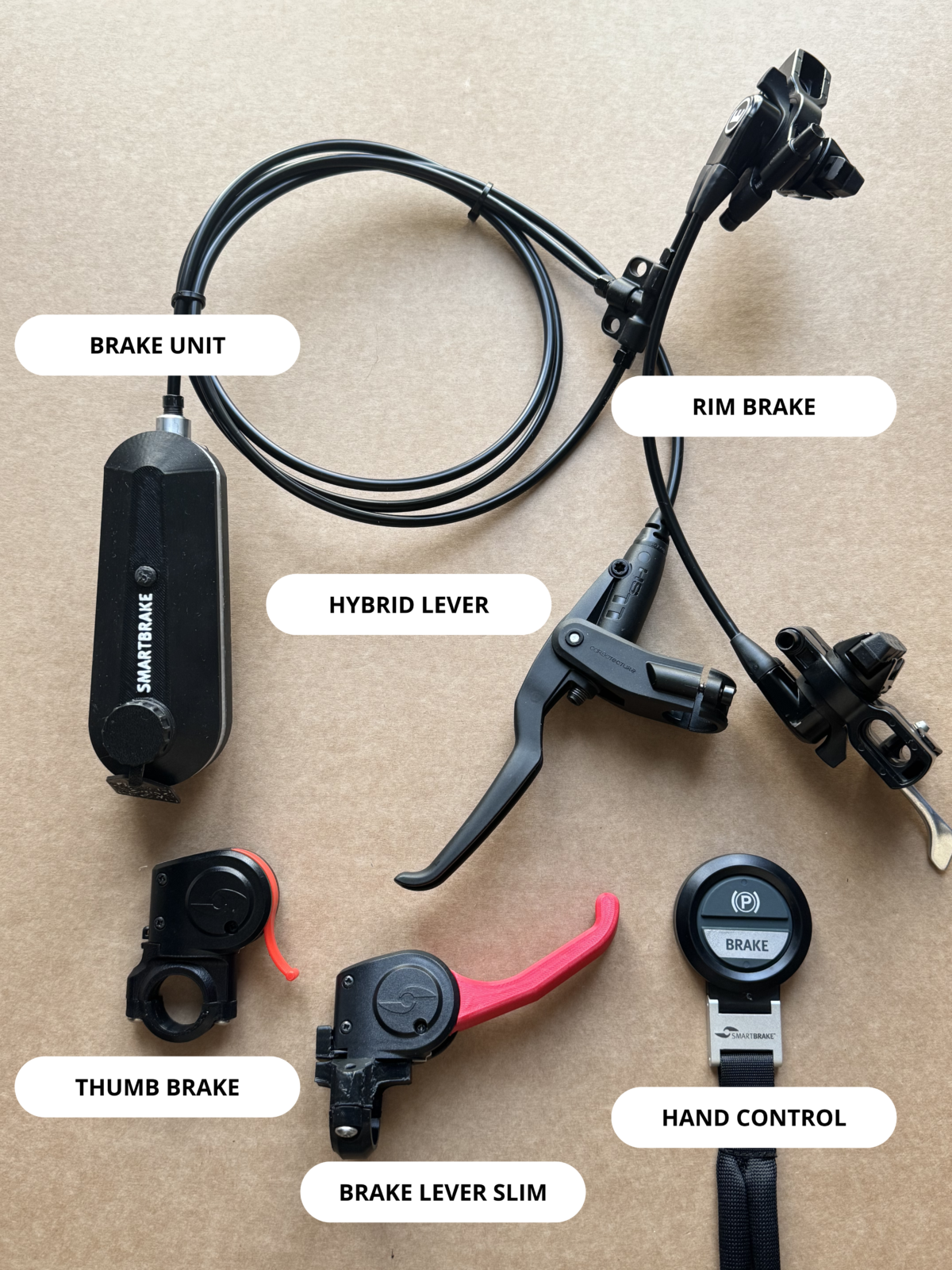

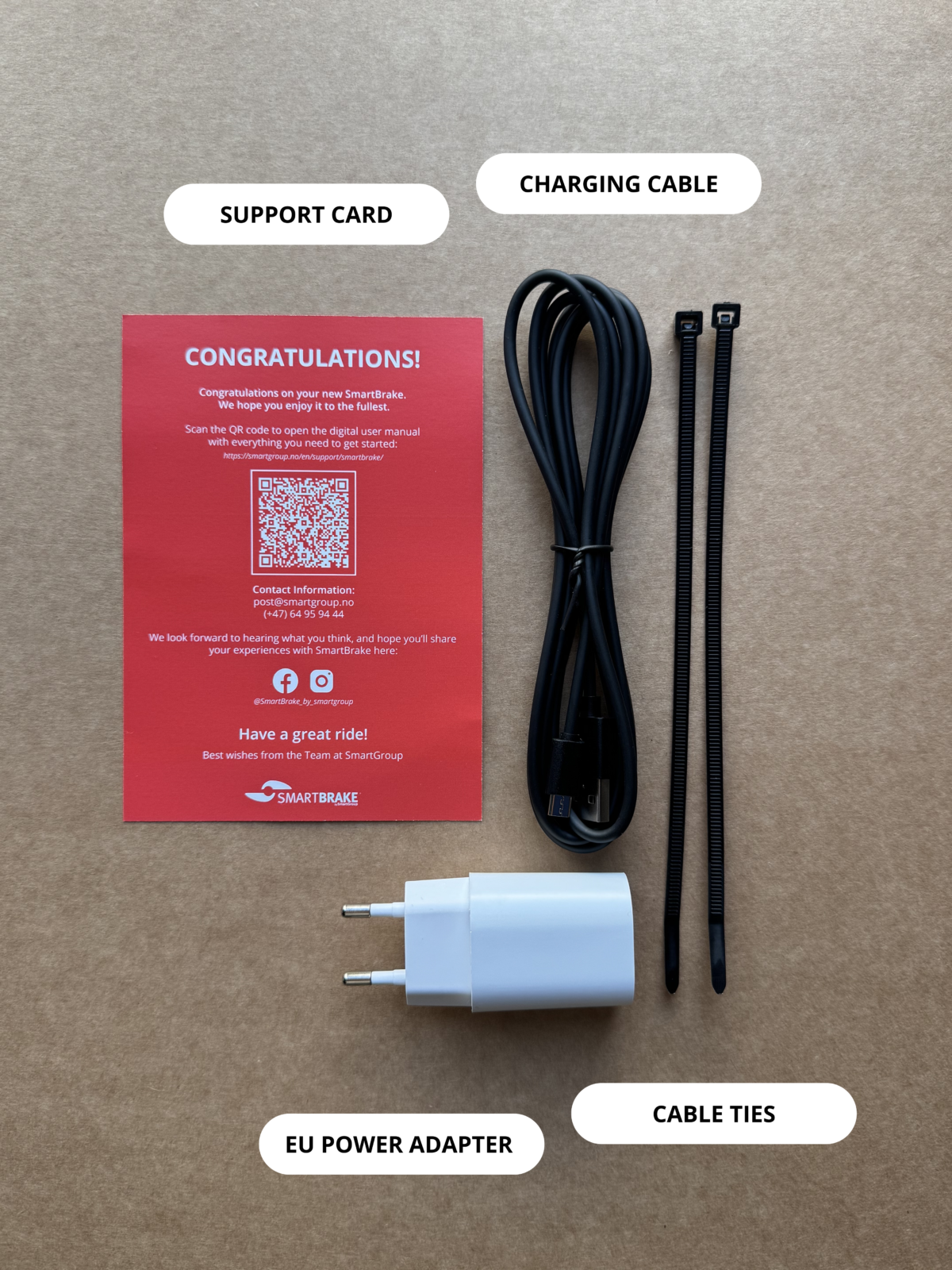

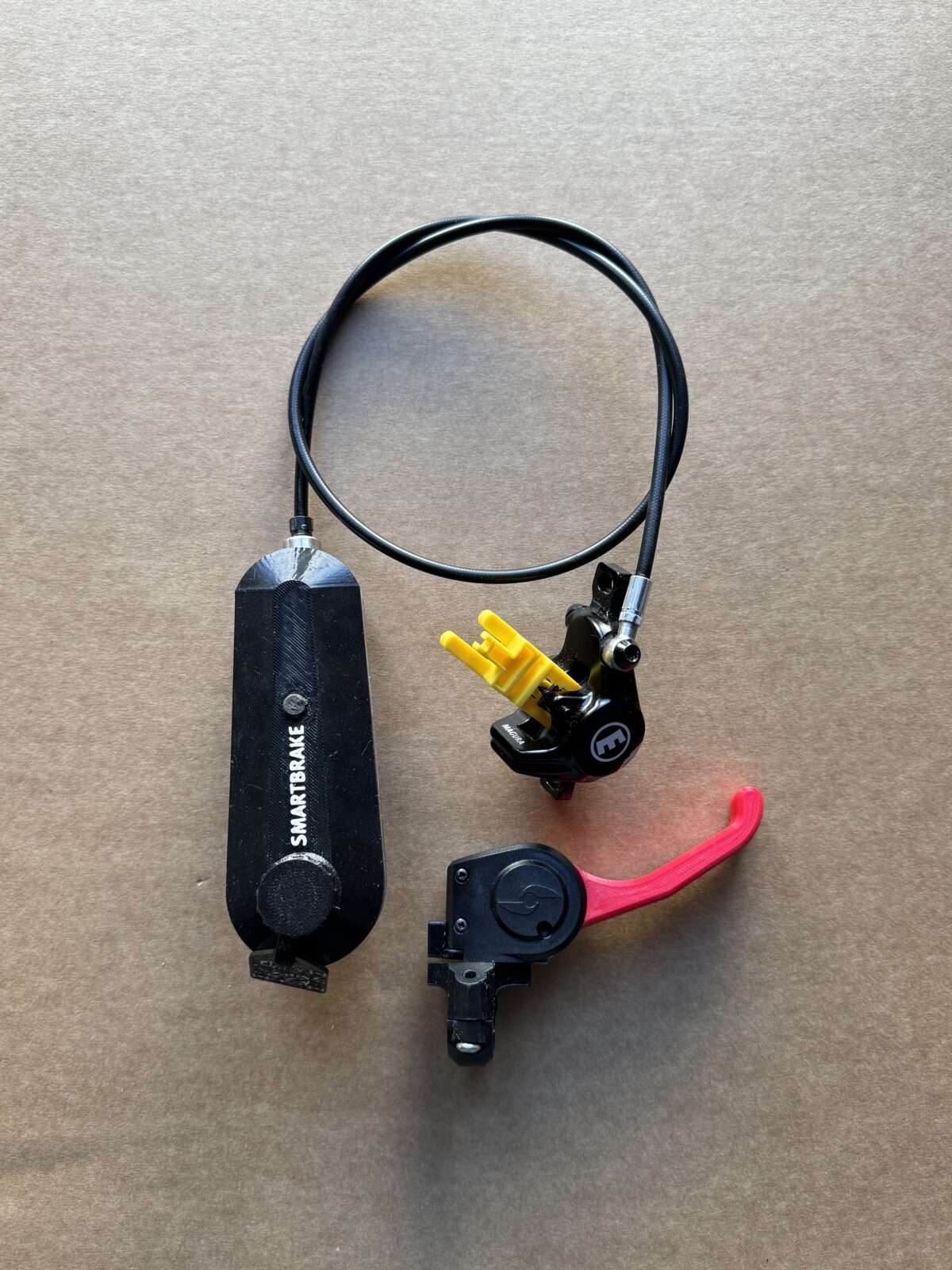

2. Kontroller alle delene
Pakk ut systemet og sjekk at alle relevante deler er med før du starter installasjonen.
3. Klargjør sykkelen
Fjern det eksisterende bremsesystemet som SmartBrake skal erstatte.
Hold orden på delene som tas av, og kontroller at festepunktene er kompatible før du går videre.

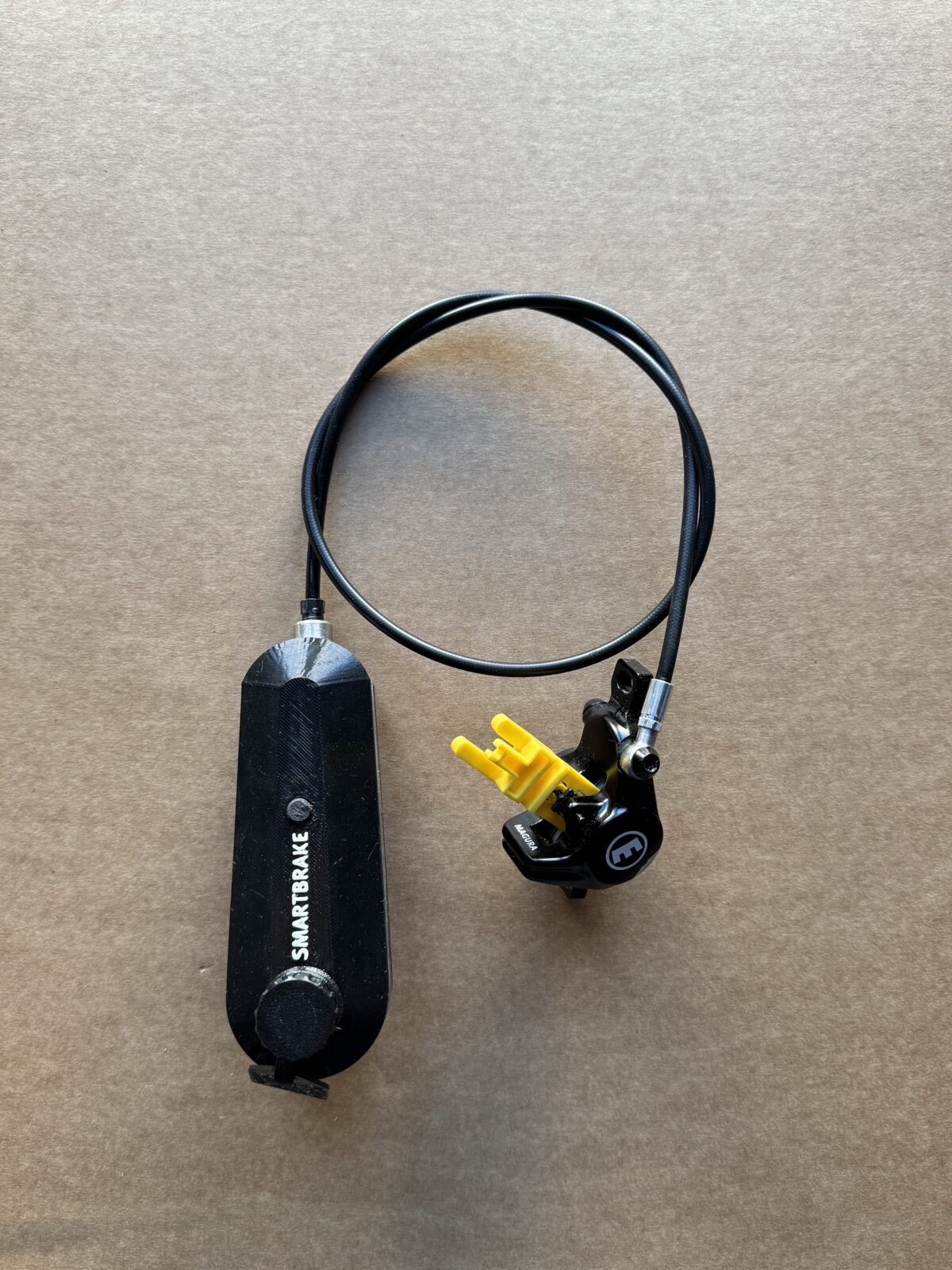

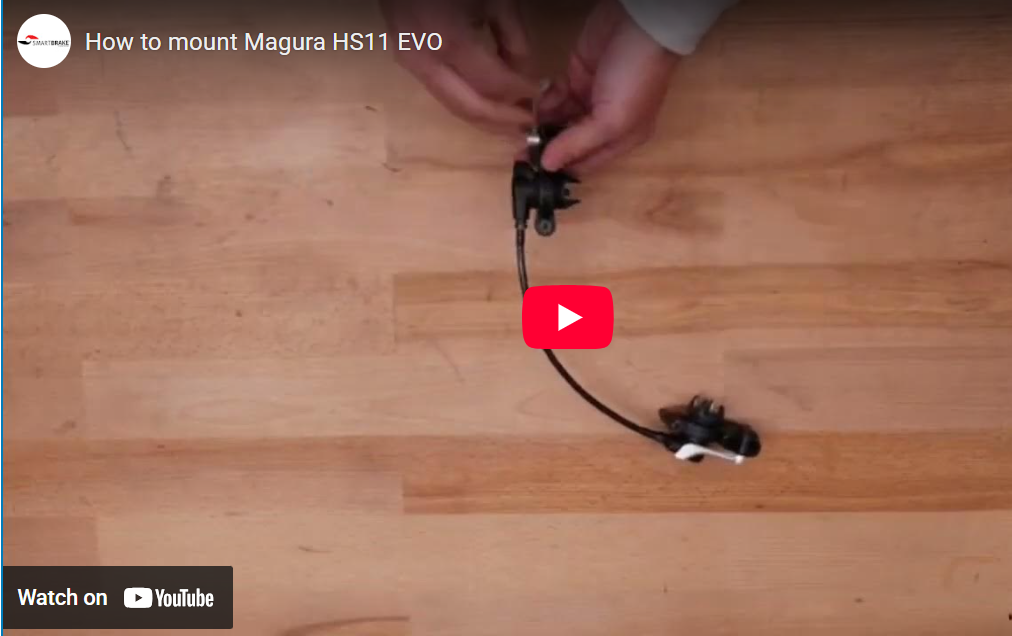

4. Monter SmartBrake-bremsesystemet
Monter bremsesystemet som følger med for riktig oppsett:
- Rim
- Single Disc
- Twin Disc
- Hybrid-hendel hvis den følger med
Planlegg føringen av den hydrauliske slangen før alt festes permanent.
Tips for routing
- følg rammen så tett som mulig
- unngå skarpe bøyer
- unngå bevegelige deler
- unngå konflikt med styring
- unngå løse sløyfer på utsiden som kan hekte seg fast

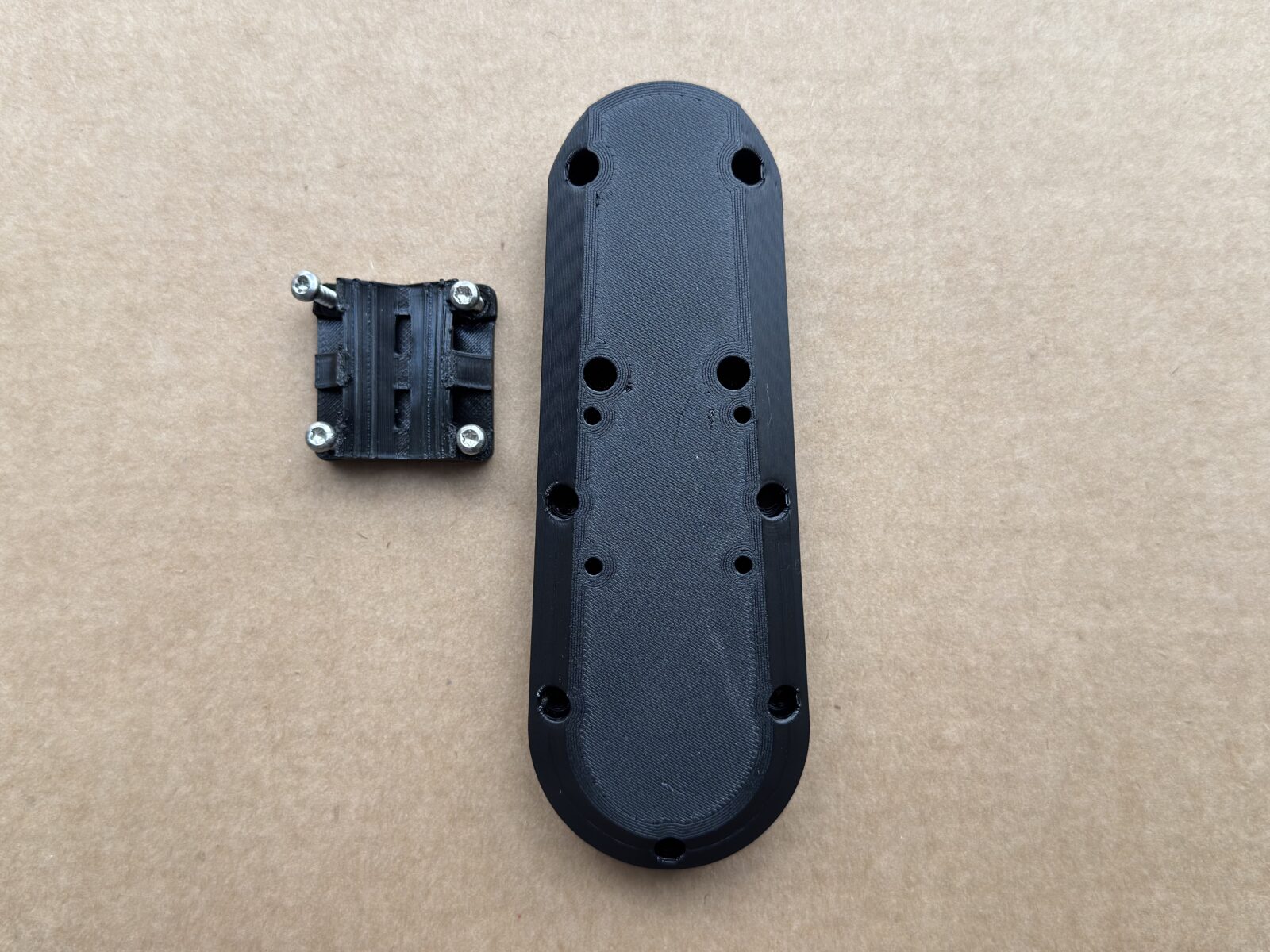

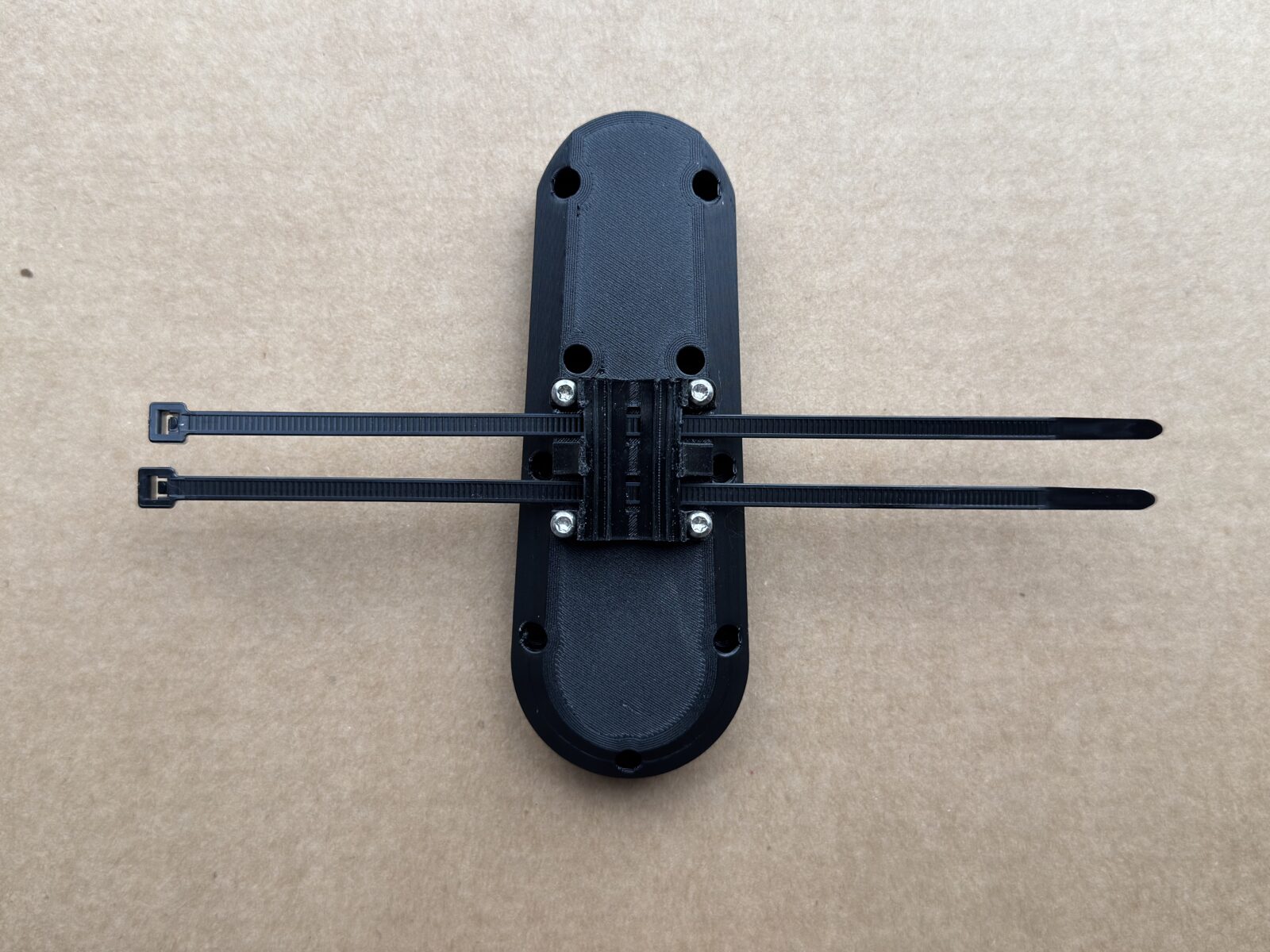

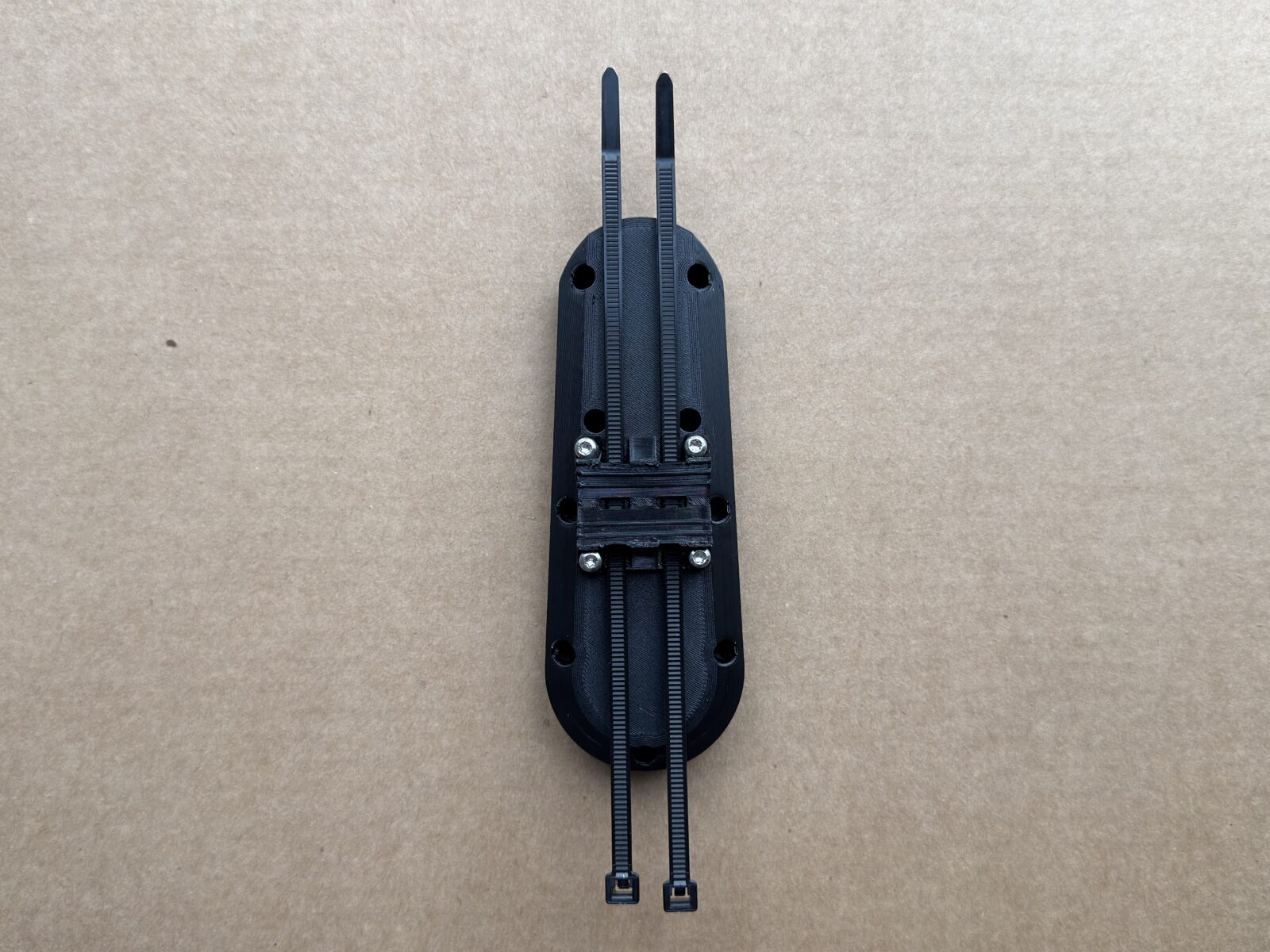

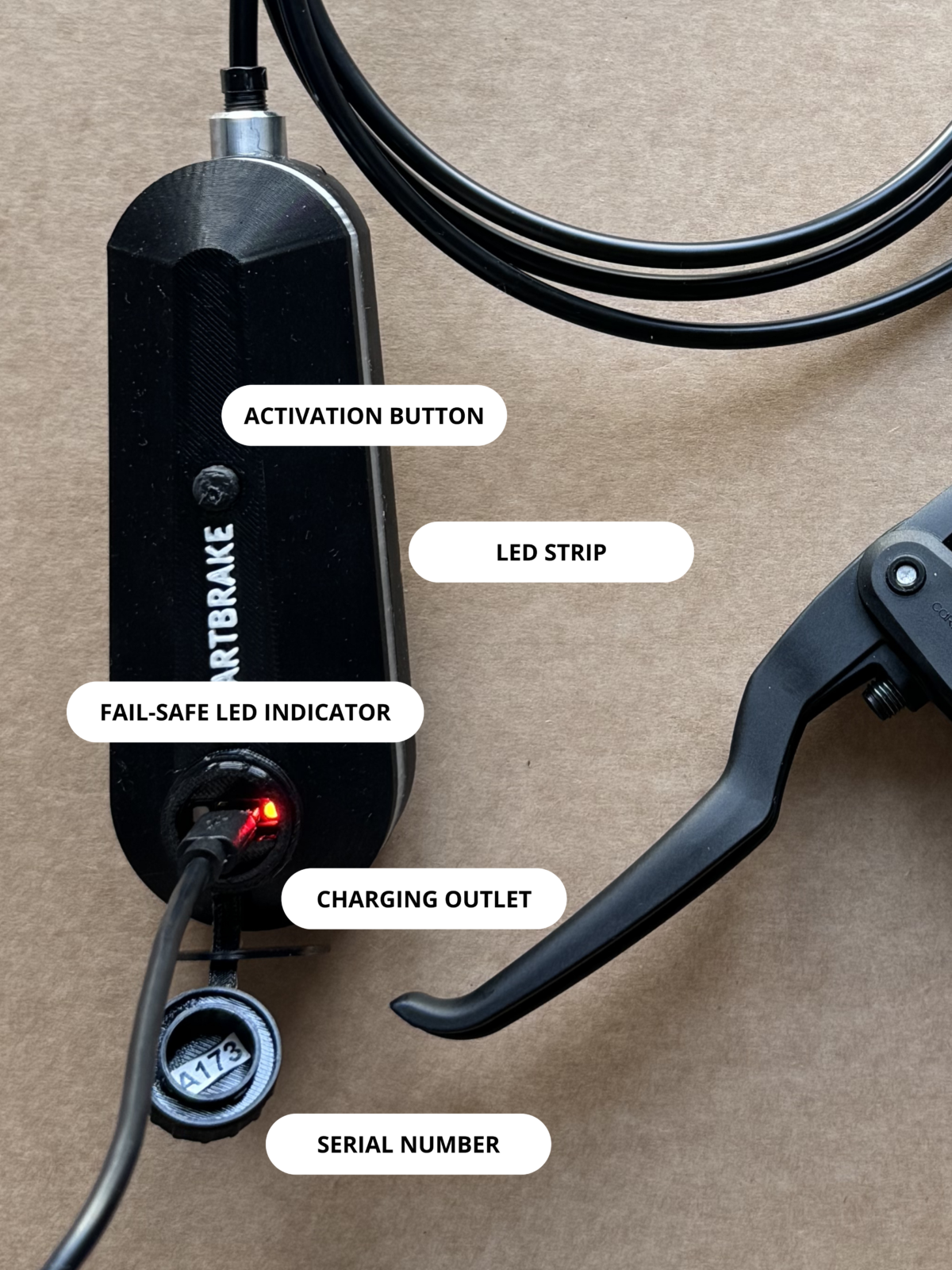

5. Monter SmartBrake-enheten
Plasser SmartBrake-enheten der den er:
- beskyttet
- lett å komme til for lading
- uten konflikt med pedaler og styring
- egnet for ryddig routing av slanger
- minimum 15cm fra et sykkelbatteri

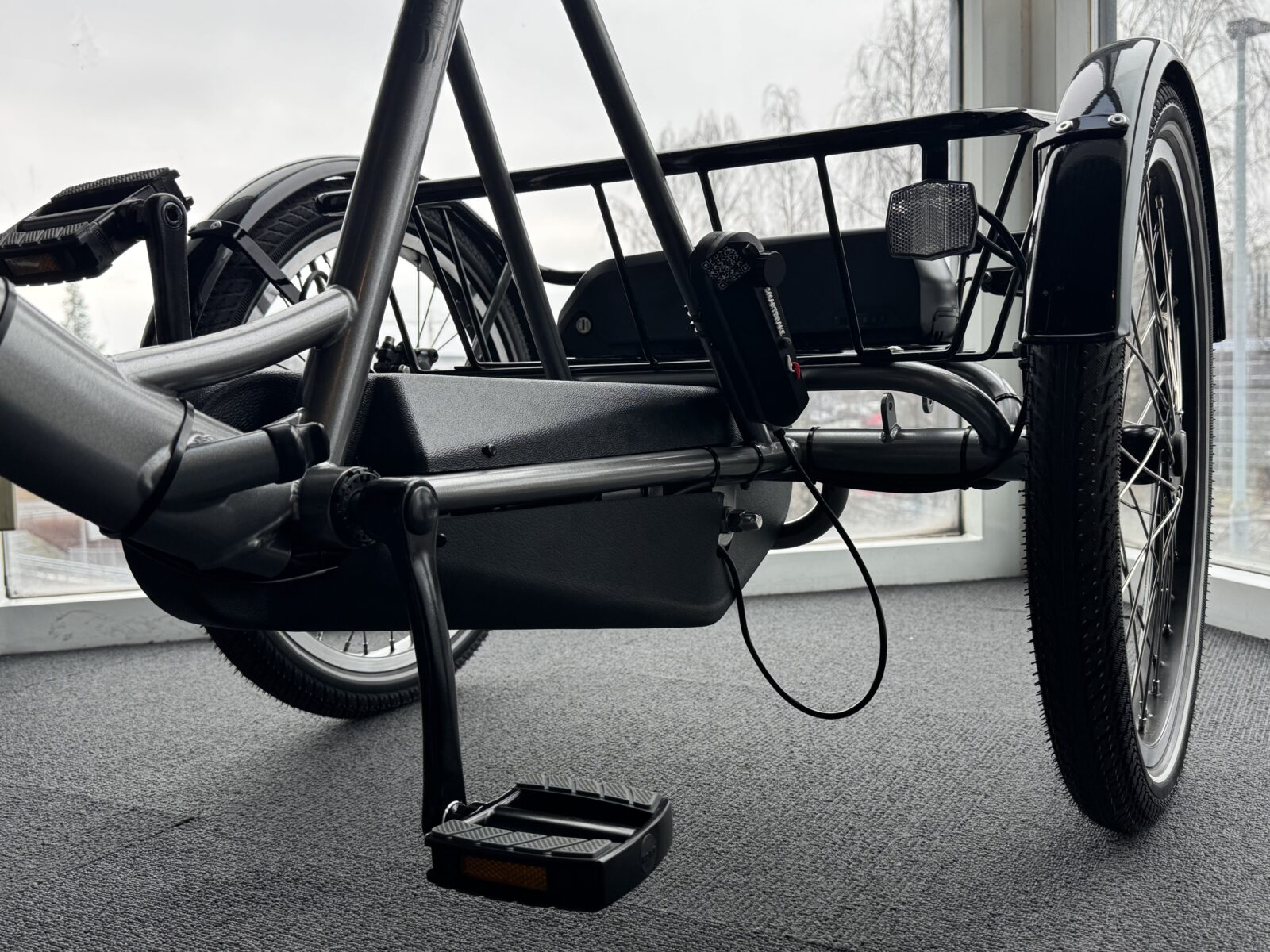

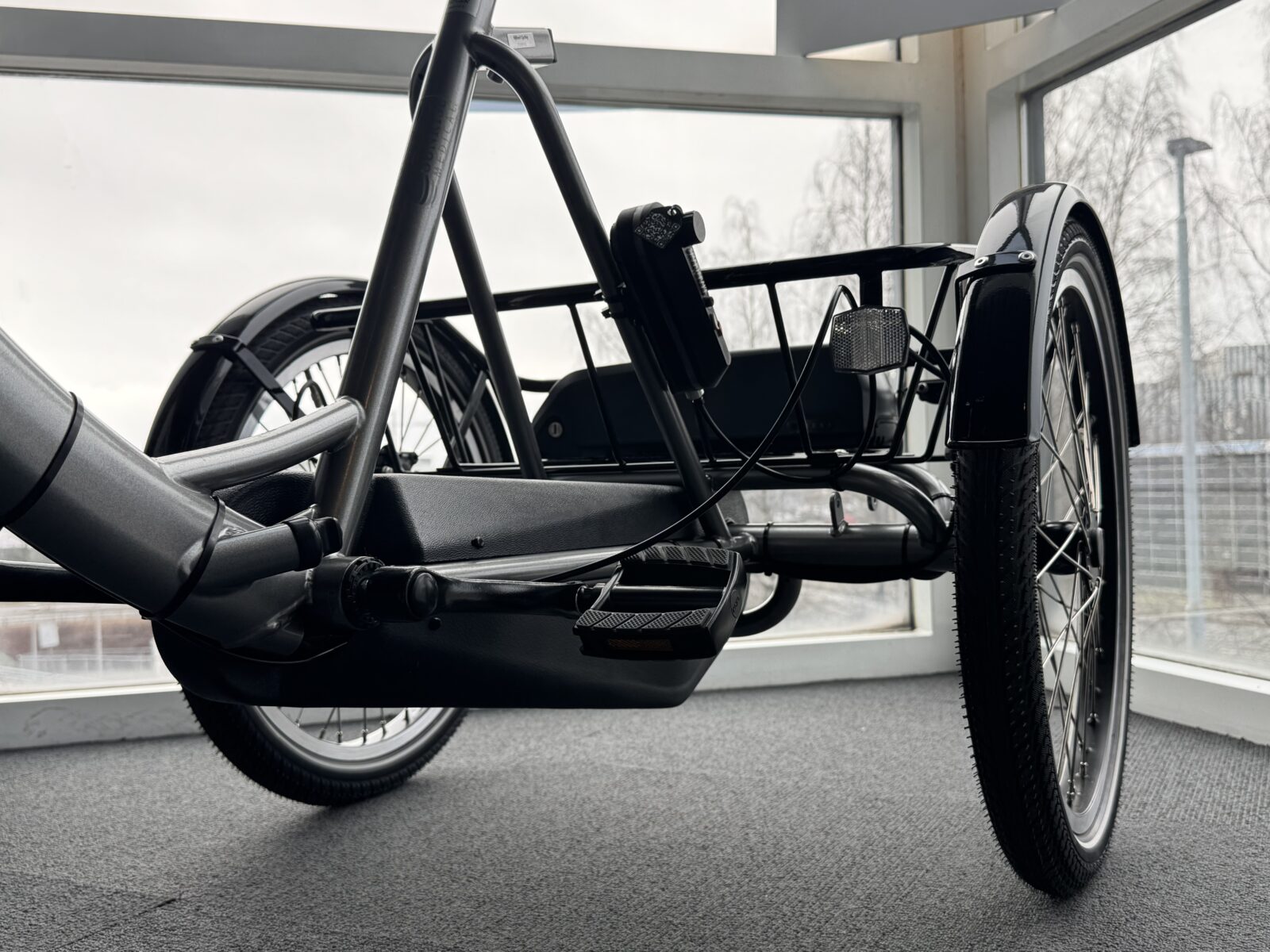

Bremseenheten kan monteres i alle posisjoner – opp ned eller sidelengs. Dersom det er mulig, plasseres den ofte bak på sykkelen. Dette skyldes bremselysene, som også fungerer som et signal til ledsageren om at bremsen aktiveres ved fjernstyring på avstand.

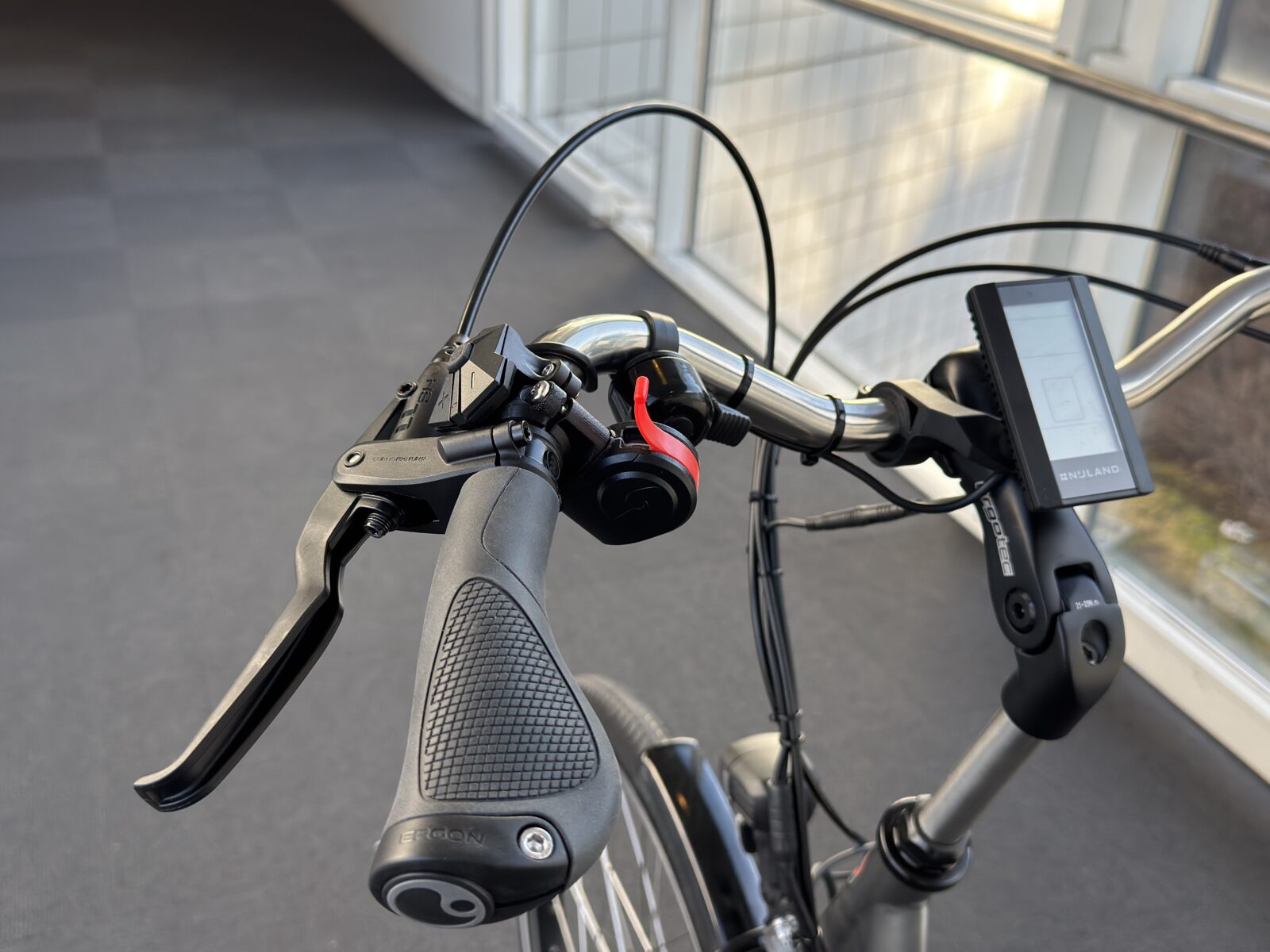

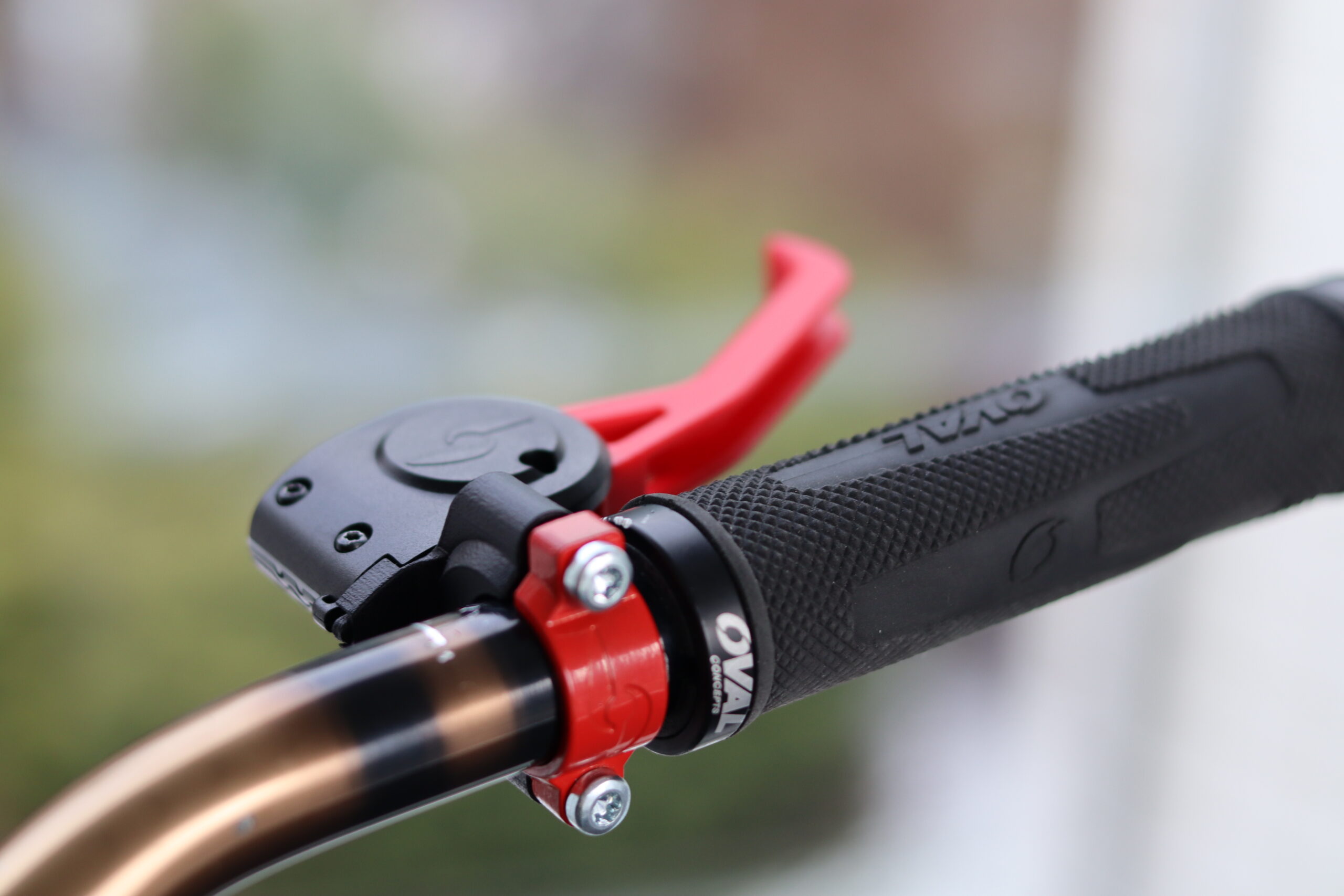

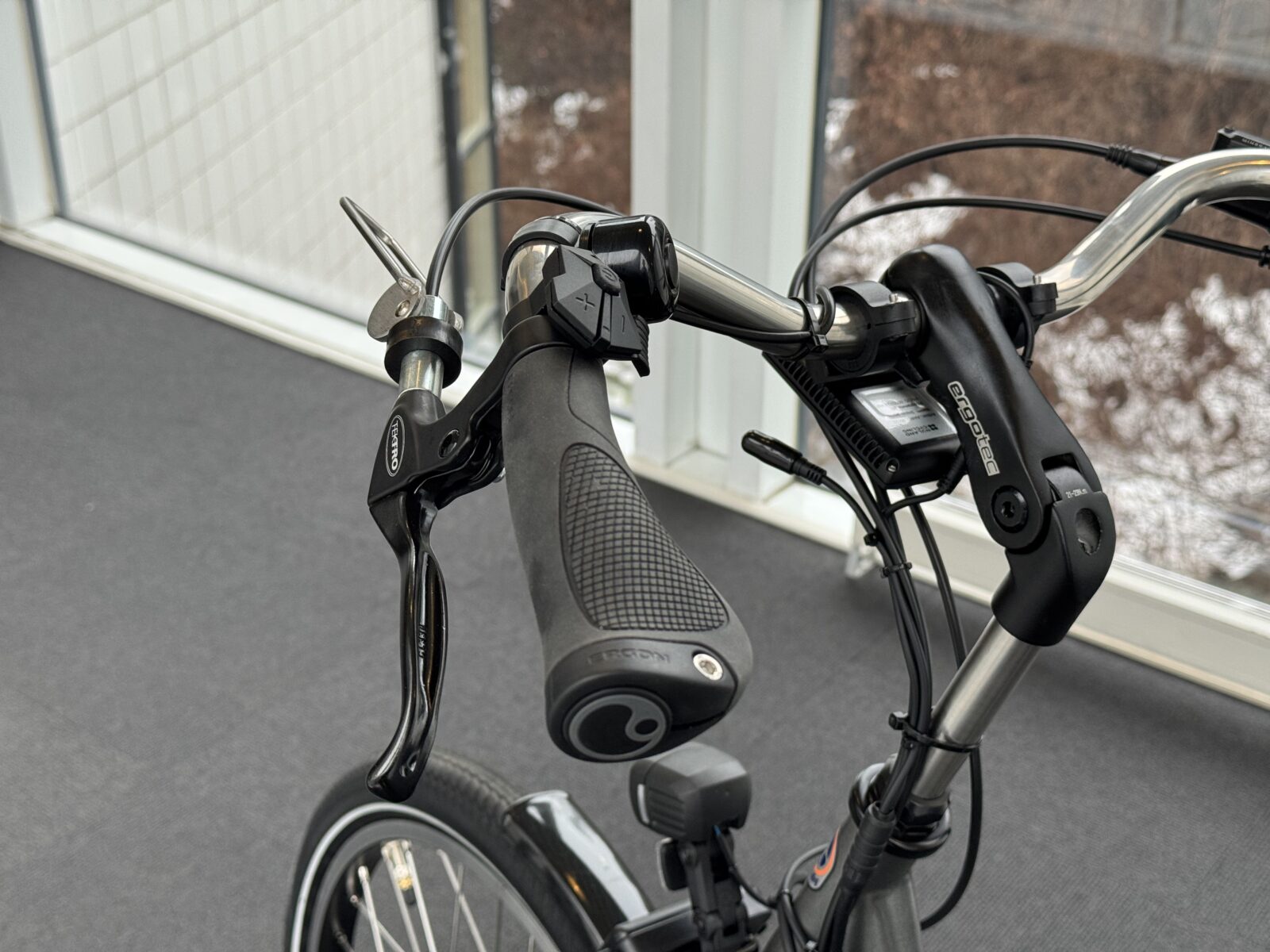

6. Monter kontrolleren(e)
Monter kontrolleren i en stabil og ergonomisk posisjon for syklisten eller ledsageren. Håndkontrolleren levers løst sammen med instruksjonsheftet og laderen.
7. Par kun ved behov
De fleste kontrollere som følger med er allerede paret. Par kun hvis:
- kontrolleren ble levert separat
- kontrolleren ikke kobler til korrekt
- feilsøking tilsier at den må pares
Hold knappen på bremsehendelen inne i ca 10 til bremselyset blir stående på. Dra i hendelen eller trykk «Brake» på håndkontrolleren. Når bremselyset slukker er kontrolleren tilkoblet.
Connect a remote
8. Juster bremsene
Før levering må du justere bremseklossene så nær skive eller felg som mulig uten at de subber.
Står bremseklossene for langt unna, må SmartBrake bruke mer bevegelse på å føre klossene inn til bremseskiven eller felgen før bremsingen starter. Dette gir tregere respons og svakere bremseeffekt. For best mulig funksjon bør avstanden derfor være så liten som mulig, uten at klossene subber.
Videoen viser hvordan klossene kan justeres nærmere ved å endre trykket i slangen på Hybrid-settet.
9. Gjennomfør sluttkontroll
Utfør alltid:
- statisk test av bremseeffekt
- test i lav fart
- kraftig stopptest i trygt område
Hvis bremsen er treg eller svak, må du justere på nytt og teste igjen før sykkelen leveres.
